Thông số dây curoa đóng vai trò quan trọng trong quá trình lựa chọn và sử dụng sản phẩm sao cho phù hợp với nhu cầu công việc của bạn. Vì vậy, hôm nay Hoàng Long Vũ sẽ hướng dẫn cách đọc thông số dây curoa chuẩn xác nhất hiện nay thông qua nội dụng sau đây.
1. Cách đọc thông số dây curoa chính xác
Sau nhiều năm kinh doanh các loại dây đai truyền động công nghiệp thì Hoàng Long Vũ sẽ hướng dẫn bạn cách đọc thông số cũng như quy cách dây curoa chi tiết.
1.1 Loại ghi kích thước theo hệ inch
Đây là cách ghi kích thước phổ biến của các dòng dây trơn thường bản Fm, A, B, C, D, E tại thị trường Việt Nam. Cách đọc thông số dây đai truyền động này như sau: Ví dụ trên dây ghi thông số B-66 ở hình trên thì chiều dài (chu vi) của dây là 66 inch, tương đương với 66 x 25,4 = 1676,4 mm, đọc là dây curoa B-66
1.2 Cách đọc thông số dây curoa RECMF

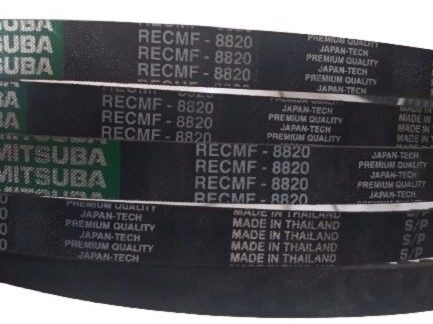

Dây đai truyền động RECMF – 8820
Các loại dây RECMF thường có kí hiệu là 4 hoặc 5 chữ số. Ví dụ như RECMF 8820 trên hình.
- Trong đó số đầu tiên thể hiện đây là dây bản Fm hay, A, B, C.
- Kí hiệu số 1 ở đầu là dây bản Fm răng, số 6 là bản A răng, số 8 là bản B răng, số 9 là bản C răng.
- Hai hoặc 3 chữ số nằm ở giữa là số đo kích thước chiều dài của dây tính theo đơn vị inch, chữ số 0 ngoài cùng không tính.
Như hình dây curoa RECMF 8820 ở trên ta thấy có số 8 ở đầu nên đây là dây răng cưa bản B, chu vi của dây là 82 inch.
Dựa theo quy tắc ở trên, ta đọc giống vậy với loại dây curoa RECMF.
1.3 Cách đọc thông số dây curoa 3V, 5V, 8V, 3VX, 5VX

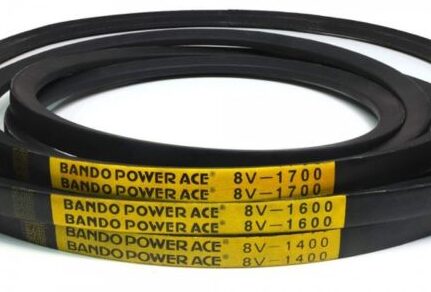

Dạng dây có kí tự V
Với dây thang hẹp 3v, dây thang 5v, dây đai 8v và 3vx, 5vx thì cách ghi thông số kích thước khác với phần lớn các loại dây curoa khác. Cụ thể ta lấy thông số kích thước ghi trên dây rồi chia cho 10 sẽ ra kích thước của dây tính theo đơn vị inch. Ví dụ dây đai 8V1400 trên hình thì ta lấy 1400/10 = 140 inch là chu vi của dây.
Tham khảo thêm: Dây curoa chính hãng
1.4 Thông số dây curoa SPZ, SPA, SPB, SPC, XPB, XPC

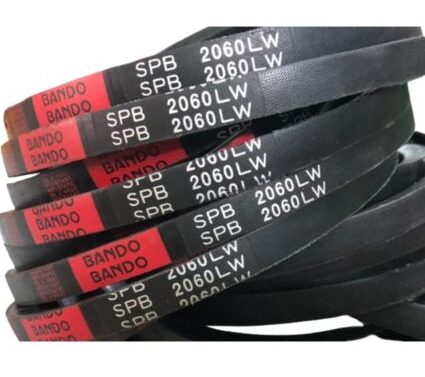

Dây SPB 2060
Thông số kích thước dây SPZ, SPA, SPB, SPC, XPB, XPC = tên dây sản phẩm (SPA hay SPC, SPB…) và số đo kích thước theo hệ mét . Mã số dây SPB 2060 thì 2060 là số đo chiều dài chu vi theo đơn vị mm

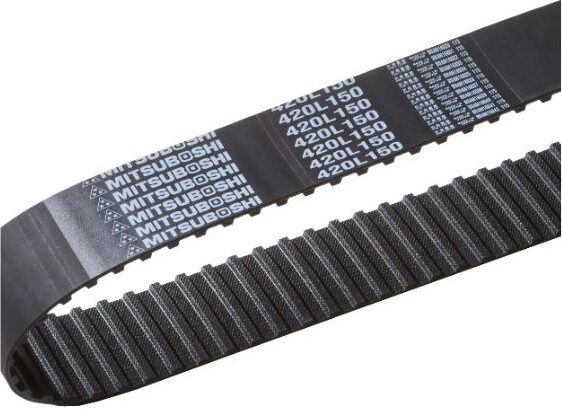

1.5 Thông số dây curoa răng vuông XL, L, H, XH
Tên gọi = kích thước tính theo đơn vị icnh + loại dây. Ví dụ dây đai 420L150 trên hình có chu vi hệ inch. Tạ lấy 420/10*25,4=1016mm =>chu vi dây 1016mm.
Bảng tra kích thước dây đai đầy đủ tất cả các loại, bao gồm các thông số kỹ thuật dây đai như kích thước chiều ngang (bề ngang), chiều cao (độ dày).
1.6 Bảng tra kích thước dây curoa
Dây đai thang
Dây đai thang gồm có các chữ: A, B, C, D, E, FM, SPA, SPB, SPC, SPZ, 3V, 5V, 8V,… – Mỗi chữ ứng với một loại dây, khác nhau về chầu dầy, chiều rộng và góc nghiêng.
Dây đai răng
Dây đai răng thì có: XL, XH, L, H, T, AT, S3M, S5M,… – Phần chữ thể hiện số bước răng và hình dạng răng. Có 2 loại răng cơ bản : tròn và vuông

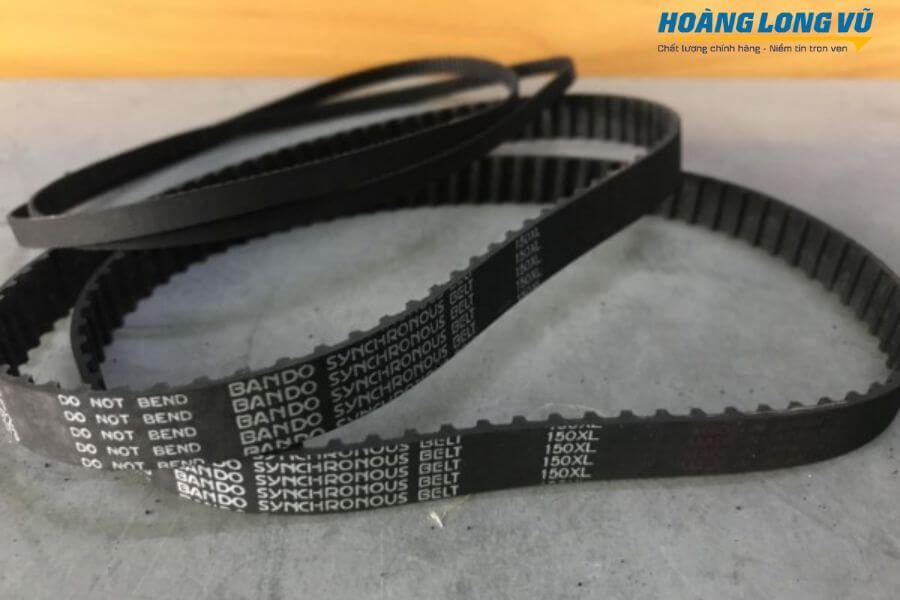

2. Các thông số dây curoa thông dụng
2.1 Khả năng Kháng
- Dầu: Mức độ chống lại ảnh hưởng của dầu đối với dây curoa
- Kiềm: Khả năng chống lại tác động của kiềm đối với dây đai truyền động
- Ozone: Khả năng chống lại tác động của ozone lên dây curoa
- Nước: Mức độ chống nước của dây
2.2 Thông số Hình học
- Chiều dài dây (Chu vi): Đo lường theo hệ inch hoặc mm
- Chiều ngang (Kích thước độ rộng phần lưng dây): Xác định kích thước của phần rộng dây
- Góc nghiêng: Góc của dây curoa, quan trọng trong việc truyền động
2.3 Loại Dây
- Thương hiệu: Ví dụ: Bando, Mitsuboshi, Optibelt, Mitsuba, Gates.
- Loại dây theo tiêu chuẩn quốc tế: Ví dụ: Multiple V belt, Synchronous belt, RECMF.
Những thông số dây curoa trên giúp người sử dụng lựa chọn dây đai phù hợp với kích thước và yêu cầu cụ thể của máy móc, đảm bảo hiệu suất và tuổi thọ của hệ thống truyền động.
Các hãng dây Curoa công nghiệp nổi tiếng tốt hiện nay để bạn tham khảo là: Dây curoa Bando, Dây curoa Optibelt, Dây curoa Mitsuboshi, Gates…
Toàn bộ nội dung trên đã hướng dẫn cho bạn cách đọc thông số dây curoa thông dụng, hy vọng sau bài viết bạn đọc có thể áp dụng thành công và chọn được dây đai (curoa) chính xác. Bên cạnh chia sẻ những thông tin hữu ích Hoàng Long Vũ còn là nhà phân phối dây curoa số lượng lớn uy tín trên thị trường trong nhiều năm qua. Nếu quý khách có nhu cầu mua dây curoa thì hãy liên hệ hotline: 0932 632 563 để nhận báo giá chi tiết.
