Cách Tính Dây Curoa CHUẨN XÁC – Công Thức + Ví Dụ Cụ Thể

Cách tính dây curoa là quá trình xác định chiều dài (chu vi) dây đai truyền động khi không còn dây cũ để đối chiếu hoặc khi thiết kế hệ truyền động mới. Khác với việc đọc thông số có sẵn trên dây, cách tính đòi hỏi đo 3 thông số của hệ puly: đường kính puly lớn, đường kính puly nhỏ và khoảng cách tâm trục, sau đó áp dụng công thức toán học để suy ra chiều dài dây cần mua.

Bài viết này của Hoàng Long Vũ hướng dẫn chi tiết công thức tính, ví dụ minh họa từng bước, và cách áp dụng riêng cho từng loại bản dây (A, B, C) cũng như dây curoa răng.

Nếu bạn đã có dây cũ và chỉ cần giải mã ký hiệu in sẵn trên dây (ví dụ A-43, SPB 2060), tham khảo bài Cách đọc thông số dây curoa chuẩn xác thay vì bài này.

Khi nào cần tính dây curoa thay vì đọc thông số?

Bạn cần tính toán (thay vì tra mã có sẵn) trong 3 trường hợp:

• Dây cũ đã mất hoặc mờ ký hiệu — không còn căn cứ để tra mã
• Thiết kế hệ truyền động mới — chỉ có bản vẽ puly, chưa có dây thực tế
• Thay đổi khoảng cách tâm trục hoặc kích thước puly — dây cũ không còn phù hợp với cấu hình mới

Công thức tính chiều dài dây curoa

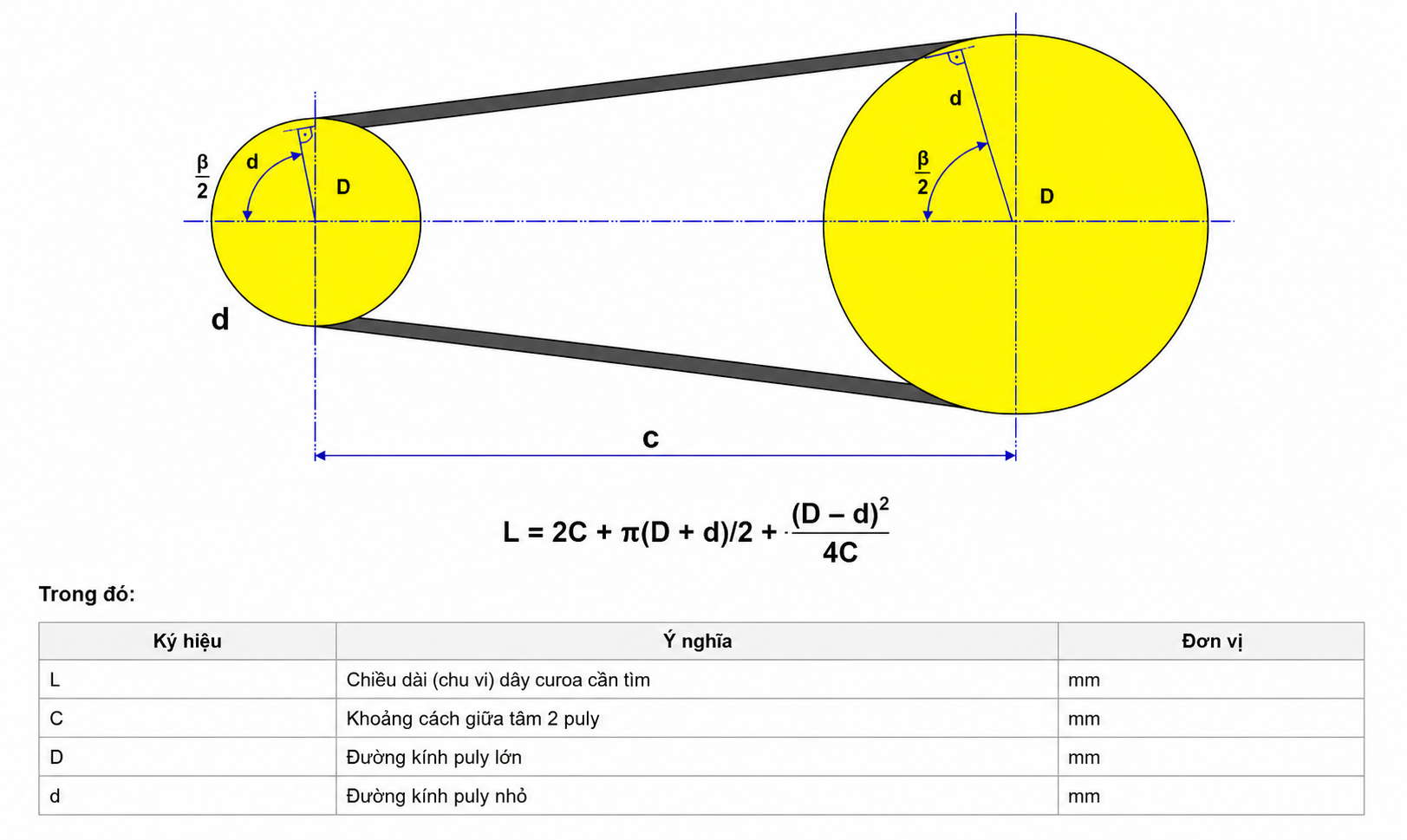

Công thức chuẩn áp dụng cho hầu hết dây đai thang (V-belt) bản A, B, C, D, E:

L = 2C + π(D + d)/2 + (D − d)² / 4C

Trong đó:

Lưu ý quan trọng: D và d phải là đường kính vòng pitch (pitch diameter — đường kính tại vị trí dây tiếp xúc lực căng thực tế bên trong rãnh puly), không phải đường kính mép ngoài đo bằng thước cặp thông thường. Nếu đo mép ngoài, cần trừ đi độ sâu rãnh tiêu chuẩn (dây bản B trừ khoảng 4–5mm) để ra pitch diameter chính xác. Bỏ qua bước hiệu chỉnh này là nguyên nhân phổ biến nhất khiến dây tính ra bị lệch 1-2 mã so với thực tế.

Trường hợp 2 puly cùng đường kính (D = d): công thức rút gọn còn L = 2C + π×D.

Ví dụ tính toán chi tiết từng bước

Giả sử bạn cần tính dây curoa cho một hệ truyền động quạt công nghiệp, với:

• Puly động cơ (nhỏ): d = 120mm
• Puly trục quạt (lớn): D = 280mm
• Khoảng cách tâm trục: C = 550mm

Bước 1 — Áp dụng công thức:

L = 2(550) + π(280 + 120)/2 + (280 − 120)² / 4(550)

Bước 2 — Tính từng thành phần:

• 2C = 1100
• π(D+d)/2 = 3,1416 × 400 / 2 = 628,32
• (D-d)²/4C = (160)² / 2200 = 25600 / 2200 = 11,64

Bước 3 — Cộng tổng:

L = 1100 + 628,32 + 11,64 = 1739,96 mm ≈ 1740 mm

Bước 4 — Quy đổi và tra mã:

• Quy đổi sang inch: 1740 / 25,4 ≈ 68,5 inch
• Đối chiếu bảng tiêu chuẩn dây bản B: chọn mã gần nhất B-68 hoặc B-69 (ưu tiên chọn số chẵn có sẵn trên thị trường, xem thêm cách tra mã tại bài đọc thông số)

Riêng biệt theo bản dây: cách tính dây curoa bản A, B, C

Công thức tính L không đổi giữa các bản A, B, C — khác biệt duy nhất nằm ở bước quy đổi chu vi trong (Li) sang chu vi ngoài (La) do độ dày dây khác nhau:

Cách xác định bạn cần bản nào: đo chiều rộng rãnh puly hiện có — rãnh rộng khoảng 13mm dùng bản A, khoảng 16,7mm dùng bản B, khoảng 22mm dùng bản C. Đo sai bản dây là lỗi phổ biến khiến dây bị trượt hoặc không ăn khớp dù tính đúng chiều dài.

Tham khảo thêm: Cách đọc thông số dây curoa

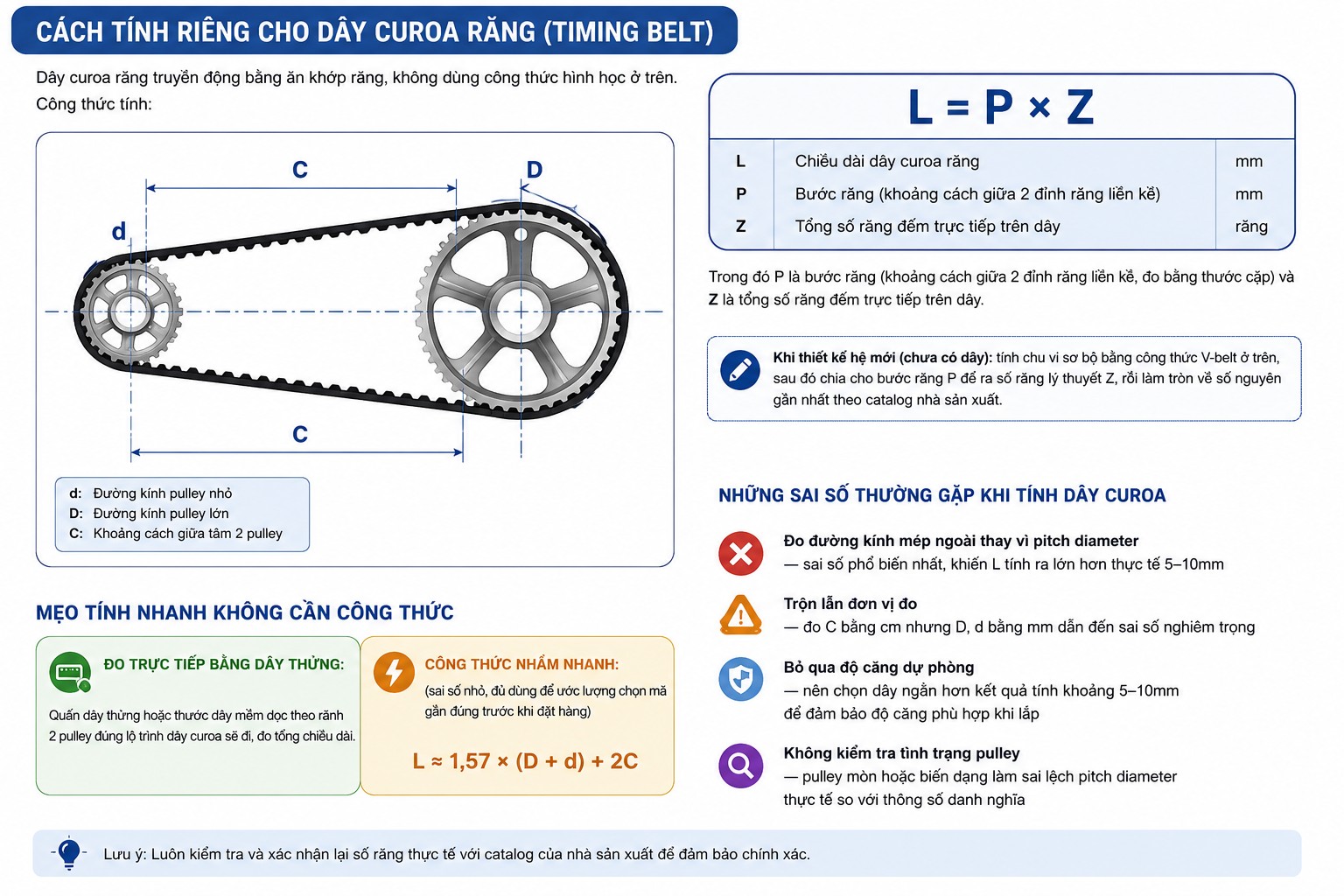

Cách tính riêng cho dây curoa răng (timing belt)

Dây curoa răng truyền động bằng ăn khớp răng, không dùng công thức hình học ở trên. Công thức tính:

L = P × Z

Trong đó P là bước răng (khoảng cách giữa 2 đỉnh răng liền kề, đo bằng thước cặp) và Z là tổng số răng đếm trực tiếp trên dây.

Khi thiết kế hệ mới (chưa có dây): tính chu vi sơ bộ bằng công thức V-belt ở trên, sau đó chia cho bước răng P để ra số răng lý thuyết Z, rồi làm tròn về số nguyên gần nhất theo catalog nhà sản xuất.

Mẹo tính nhanh không cần công thức

Nếu không có máy tính hoặc cần kiểm tra nhanh tại hiện trường:

1. Đo trực tiếp bằng dây thừng: quấn dây thừng hoặc thước dây mềm dọc theo rãnh 2 puly đúng lộ trình dây curoa sẽ đi, đo tổng chiều dài
2. Công thức nhẩm nhanh (sai số nhỏ, đủ dùng để ước lượng chọn mã gần đúng trước khi đặt hàng):

L ≈ 1,57 × (D + d) + 2C

Những sai số thường gặp khi tính dây curoa

• Đo đường kính mép ngoài thay vì pitch diameter — sai số phổ biến nhất, khiến L tính ra lớn hơn thực tế 5-10mm
• Trộn lẫn đơn vị đo — đo C bằng cm nhưng D, d bằng mm dẫn đến sai số nghiêm trọng
• Bỏ qua độ căng dự phòng — nên chọn dây ngắn hơn kết quả tính khoảng 5-10mm để đảm bảo độ căng phù hợp khi lắp
• Không kiểm tra tình trạng puly — puly mòn hoặc biến dạng làm sai lệch pitch diameter thực tế so với thông số danh nghĩa

Câu hỏi thường gặp

Cách tính dây curoa đơn giản nhất là gì?

Đơn giản nhất là đo trực tiếp bằng dây thừng hoặc thước dây mềm quấn quanh 2 puly theo đúng lộ trình dây sẽ chạy, sau đó đo tổng chiều dài. Cách này không cần công thức nhưng chỉ áp dụng được khi dây cũ vẫn còn hoặc puly đã lắp sẵn.

Cách tính chu vi dây curoa khi 2 puly cùng kích thước?

Khi đường kính 2 puly bằng nhau (D = d), công thức rút gọn thành L = 2C + π×D, trong đó C là khoảng cách tâm trục và D là đường kính puly. Không cần tính thành phần chênh lệch đường kính vì bằng 0.

Cách tính số dây curoa (mã dây) sau khi có chiều dài L?

Sau khi tính ra L bằng mm, chia cho 25,4 để quy đổi sang inch, rồi đối chiếu với bảng mã tiêu chuẩn của bản dây tương ứng (A, B, C…) để chọn mã có số inch gần nhất, thường làm tròn lên số chẵn có sẵn trên thị trường.

Công thức tính dây curoa có khác nhau giữa các bản A, B, C không?

Công thức tính chiều dài L giống nhau cho mọi bản dây thang. Khác biệt chỉ nằm ở bước quy đổi từ chu vi trong sang chu vi ngoài do độ dày dây khác nhau (bản A cộng thêm 50mm, bản B cộng 69mm, bản C cộng 90mm).
