Hướng dẫn cách quy đổi dây curoa tránh SAI XÓT khi mua

Dây Curoa (hay còn gọi là dây đai) là một phụ kiện quan trọng trong truyền động công nghiệp, giúp kết nối và truyền năng lượng cho bánh răng và hệ thống máy móc thiết bị. Mặc dù quan trọng nhưng nhiều người vẫn chưa biết cách mua đúng thông số và đáp ứng đúng nhu cầu sử dụng, đặc biệt là đối với những dây bị bong tróc hoặc mất thông số, việc tìm mua thay thế trở nên khó khăn hơn.Trong bài viết hôm nay, Hoàng Long Vũ sẽ cùng Anh Em đề cập về cách quy đổi dây curoa và các thông số quan trọng cần thiết để tránh sai sót khi mua dây curoa theo chuẩn.

1. Các ký hiệu và cách đo kích thước của dây curoa

Trước tiên các bạn cần hiểu rõ về ký hiệu các cách đo kích thước như hình minh họa bên dưới. Nhầm mục đích mỗi hãng sẽ dùng một cách đo kích thước theo tiêu chuẩn khác nhau. Từ đó anh em mới quy đổi dây curoa chính xác được.

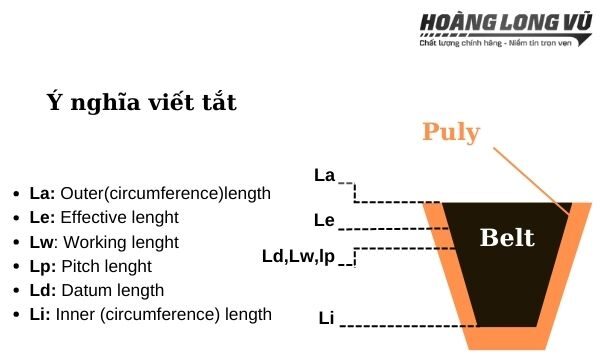

Ý nghĩa của các số đo kích thước Li, La, Ld, Lw, Le, Lp

• Li (belt inner length): Chiều dài ở mặt trong
• La (belt outer length): Chiều dài ở mặt ngoài
• Lw (belt working length): Chiều dài khi hoạt động
• Le (belt effective length): Chiều dài hữu dụng
• Ld (belt datum length): Chiều dài chuẩn
• Lp: Chiều dài bước đai

Tham khảo thêm: Dây curoa làm bằng bằng chất liệu  gì

2. Cách quy đổi dây curoa thường gặp

2.1 Đổi dây hệ inch sang dây hệ mm

 Loại ghi kích thước theo hệ inch

Đây là cách ghi kích thước phổ biến của các dòng dây trơn thường bản Fm, A, B, C, D, E tại thị trường Việt Nam. Cách đọc và quy đổi như sau:

Ví dụ: trên dây ghi thông số A-39 ở hình trên thì chiều dài (chu vi) của dây là 39 inch, tương đương với 39 x 25,4 = 990,6 mm, đọc là dây curoa B39

2.2 Cách quy đổi dây trơn Fm A,B,C sang dây có răng Recmf

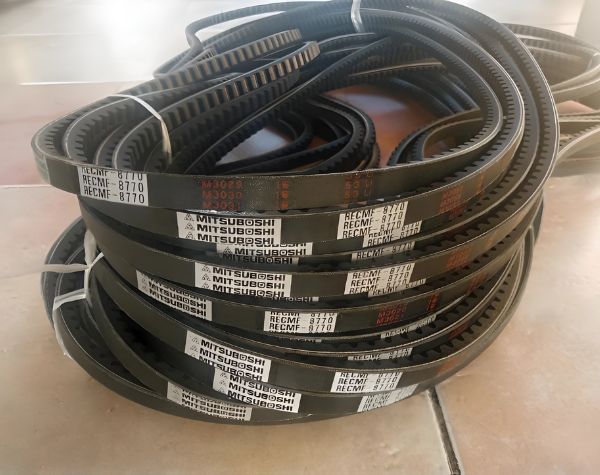

Các loại dây curoa RECMF thường có kí hiệu là 4 hoặc 5 chữ số. Ví dụ như RECMF-8770 trên hình.

• Trong đó số đầu tiên thể hiện đây là dây bản Fm hay, A, B, C.

Kí hiệu số 1 ở đầu là dây bản Fm răng, số 6 là bản A răng, số 8 là bản B răng, số 9 là bản C răng.

2 hoặc 3 chữ số nằm ở giữa là số đo kích thước chiều dài của dây tính theo đơn vị inch, chữ số 0 ngoài cùng không tính.

như hình dây curoa RECMF 8770 ở trên ta thấy có số 8 ở đầu nên đây là dây răng cưa bản B, chu vi của dây là 77 inch.

• Dựa theo quy tắc ở trên để quy đổi chính xác, ví dụ một số tình huống sau:

Trên dây ghi RECMF-6770 thì đó là dây A răng 77

Trên dây ghi RECMF-81260 thì đó là dây B răng 126

Trên dây ghi RECMF-9880 thì đó là dây C răng 88

Trên dây ghi RECMF-1350 thì đó là dây FM răng 35

Tham khảo thêm: Các loại dây curoa phổ biến

2.3 Cách quy đổi dây curoa từ kích thước Li sang Ld

Có rất nhiều hãng sản xuất dây trên thị trường hiện nay, ví dụ như OPTIBELT, CONTITECH, BANDO, MITSUBOSHI… Mỗi hãng có thể sử dụng các tiêu chuẩn đo khác nhau, có thể đo chiều dài dây bằng Ld hoặc Li. Vì vậy, ta cần biết cách để chuyển đổi kích thước từ Li sang Ld hoặc ngược lại. Có một cách quy đổi dây curoa chung như sau:

∗Lưu ý: các dộ dài dây bạn phải quy đổi về hệt mm

• Dựa vào cách quy đổi dây curoa này, bạn có thể tìm loại dây phù hợp dựa trên chiều dài (chu vi ) của dây bạn đang cần. Phương pháp này có thể được áp dụng cho nhiều loại dây, kể cả những loại dây mất mã hoặc không có thông số cụ thể, bạn chỉ cần đo chiều dài  trong lòng dây là đã có được Li.

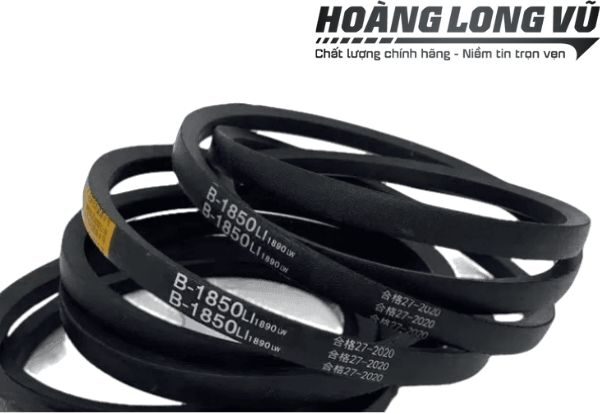

vd:  Chiều dài dây bên trong(Li) của dây B trên ảnh là 1850mm => 1850+40 =1890mm(Ld)

• Vậy chiều dài chuẩn Ld sẽ là 1890mm, Từ đây bạn có thể chọn được dây đúng mà bạn đang sử dụng khi mua từ các hãng sử dụng cách đo chiều dài của dây bằng “Ld”, hoặc đo chiều dài bên trong lòng dây(Li) sau đó có thể chuyển qua Ld để mua dây cùng độ dài của hãng.

Tham khảo thêm: Dây curoa Bando của nước nào

Trên là toàn bộ nội dung hướng dẫn cách quy đổi dây cruoa  Hoàng Long Vũ muốn chia sẻ đến bạn đọc. Hy vọng sau bài viết bạn đã biết thêm những thông tin hữu ích mới và áp dụng ngay để tăng hiệu quả trong công việc.
