Cấu tạo máy khoan cầm tay và nguyên lí hoạt động CHI TIẾT

Máy khoan cầm tay là công cụ không thể thiếu trong những công việc khoan bắt vít tại các nhà xưởng, công trình hoặc thậm chí là ở nhà. Tuy quen thuộc nhưng lại ít người biết về cấu tạo máy khoan và nguyên lí hoạt động của nó như thế nào? Hôm nay, Hoàng Long Vũ sẽ giúp bạn giải đáp thắc mắc trên một cách dễ hiểu.

1. Chi tiết cấu tạo máy khoan cầm tay

Chi tiết cấu tạo máy khoan cầm tay
Chi tiết cấu tạo máy khoan cầm tay

Hiện chia làm 2 loại là máy khoan pin và máy khoan điện. Tuy nhiên, các bộ phận máy khoan cũng gần giống nhau gồm 11 phần chính để cấu tạo nên một chiếc máy khoan cầm tay:

  • Thân máy: Bao gồm lớp vỏ và tay cầm bằng nhựa cứng, để người dùng cầm nắm và điều khiển máy
  • Nguồn điện: Để cung cấp cấp lượng cho máy vận hành có thể là từ dây cắm từ ổ điện trực tiếp hoặc pin sạc
  • Bộ khởi động: Gồm có công tắc, bộ điều chỉnh điện áp và chiều quay của động cơ. Đề người dùng khởi động và điều chỉnh tốc độ khoan phù hợp
  • Chổi than và giá đỡ chổi than: Có vai trò truyền dẫn điện từ nguồn điện đến động cơ, chổi than là bộ phận tiếp xúc tực tiếp với các phần quay của động cơ
  • Roto: Là phần quay của động cơ sẽ chuyển động khi có dòng điện đi vào
  • Stato: Là phần động cơ đứng yên có nhiệm vụ tạo ra từ trường và giữ cho roto quay ổn định không bị lệch hướng
  • Quạt gió làm mát: Có nhiệm vụ làm mát động cơ trong quá trình hoạt động, giữ động cơ tránh tình trạng quá nhiệt gây hư hoặc giảm tuổi thọ của máy
  • Băng răng truyền động: Đảm bảo lực chuyển động tạo ra từ động cơ được truyền đến trục khoan
  • Trục khoan: Là phần nối trực tiếp đến đầu kẹp mũi khoan và chuyển động quay để thực hiện khoan
  • Đầu kẹp mũi khoan: Là bộ phận cuối cùng trong chuỗi truyền động của máy khoan. Nó có tác dụng giữ chặt mũi khoan và đồng thời di chuyển cùng trụ khoan
  • Vòng bi trục động cơ: Đóng vai trò hỗ trợ chuyển động của trục động, giảm ma sát và tăng hiệu quả chuyển động. Đây cũng là bộ phận chính cuối cùng trong cấu tạo của máy khoan

Điểm khác nhau của cấu tạo máy khoan dùng pin và dùng điện

Cấu tạo của máy khoan pin và máy khoan điện có một số điểm khác biệt cơ bản sau đây:

Pin và bộ nguồn

Máy khoan cầm tay pin thì sử dụng pin sạc có thể tháo rời ở phần tay cầm, thường là pin Li-ion. Còn đối với máy khoan điện sẽ có thiết kế dây điện gắn liền với thân máy để cắm vào ổ điện khi sử dụng.

Động cơ

Hiện máy khoan dùng pin sẽ có 2 dạng động cơ là chổi than hoặc không chổi than. Động cơ không chổi than sử dụng công nghệ tiên tiến hơn, giúp máy khoan bền và tiết kiệm năng lượng hơn. Còn đối với máy khoan dùng điện sẽ thường trang bị động cơ có chổi than.

2. Nguyên lí hoạt động của máy khoan cầm tay

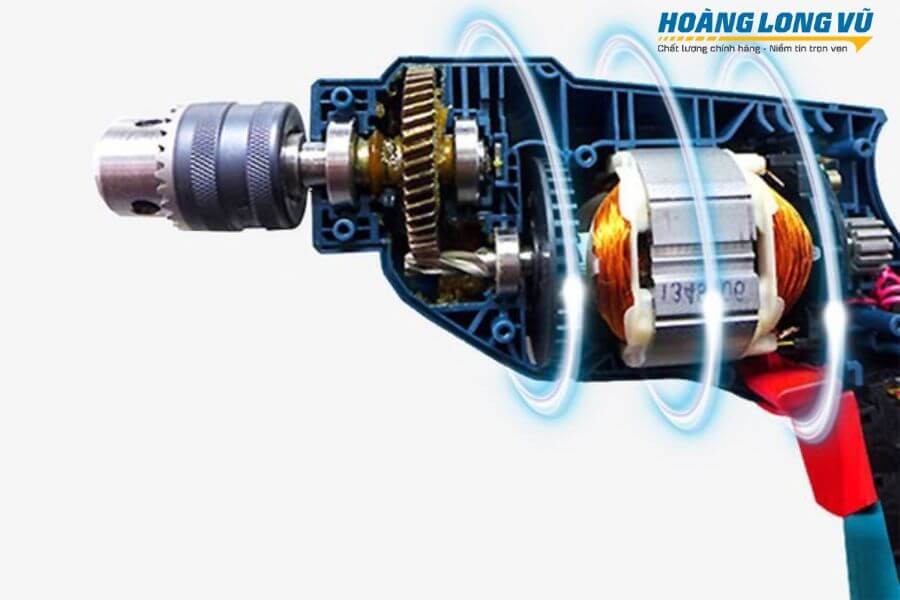

nguyen li hoat dong cua may khoan cam tay
Nguyên lí hoạt động của máy khoan cầm tay

Cơ chế hoạt động bên trong của máy khoan dựa trên nguyên lý chuyển đổi năng lượng điện thành chuyển động cơ học để thực hiện việc khoan. Cụ thể như sau:

  • Đầu tiên hãy cung cấp nguồn điện cho máy từ ổ điện thông qua dây hoặc lắp pin đã sạc vào máy. Để khởi động máy cần phải bật công tắc để dòng điện đi đến chổi than
  • Lúc này chổi than sẽ làm cho động cơ máy hoạt động (roto và stato). Động cơ quay sẽ chuyển động thông qua bánh răng truyền động chuyển đến trục có gắn mũi khoan để thực hiện khoan lỗ  trên các bề mặt vật liệu
  • Đồng thời trong lúc động cơ quay sẽ làm quạt gió hoạt động để làm mát động cơ máy khoan trong suốt quá trình hoạt động để không bị dừng do quá nhiệt

Có thể thấy cách hoạt động của máy khoan cũng rất đơn do nếu bạn đọc đã nắm rõ cấu tạo máy khoan ở phía trên.

3. Công nghệ tích hợp trong cấu tạo máy khoan

cong-nghe-tich-hop-trong-cau-tao-may-khoan
Công nghệ tiên tiến tích hợp trong cấu tạo máy khoan

Tuỳ vào mỗi hãng mà khi lắp ráp các bộ phận máy khoan sẽ tích hợp thêm những công nghệ tiên tiến để người dùng có trải nghiệm được tốt hơn khi sử dụng. Và cùng là điểm để các hãng cạnh tranh với nhau trên thị trường.

Một vài ví dụ về công nghệ được tích hợp trong máy khoan:

  • Cấu tạo máy khoan Bosch thì được hãng thiết kế thân máy công thái học và kiểm soát độ rung, để người dùng dễ thao tác cũng như sử dụng trong thời gian dài không bị ê mỏi tay do độ rung của máy tạo ra
  • Trong cấu tạo của máy khoan Milwaukee thì được tích hợp chip điều khiển REDLINK PLUS giúp tối ưu hiệu suất của máy, tránh quá tải và quá nhiệt
  • Máy khoan Makita thì được cấu tạo và tích hợp chế độ hoạt động đa năng, cho phép người dùng ứng dụng trong nhiều công việc khoan, đục hoặc bắt vít

Tham khảo thêm: So sánh máy khoan Bosch và Makita

Hoàng Long Vũ hy vọng với nội dung cung cấp trên đã giúp bạn đọc hiểu rõ cấu tạo máy khoan và nguyên lí hoạt động như thế nào. Từ đó có thể áp dụng trong sử dụng và bảo trì máy khoan hiệu quả hơn. Hãy luôn theo dõi website: hoanglongvu.com để cập nhật thêm nhiều thông tin ữu ích khác trong thời gian tới.
