Dây curoa (belt drive) hay còn gọi là dây đai đóng vai trò rất quan trọng hệ thống truyền động, được ứng dụng ở nhiều loại máy móc và thiết bị trong công nghiệp và đời sống. Tuy nhiên, vẫn có nhiều người chưa biết dây curoa là gì? Thì bài viết hôm nay Hoàng Long Vũ sẽ giúp bạn biết rõ về dây curoa và các loại dây curoa thông dụng hiện nay.
1. Dây curoa là gì?

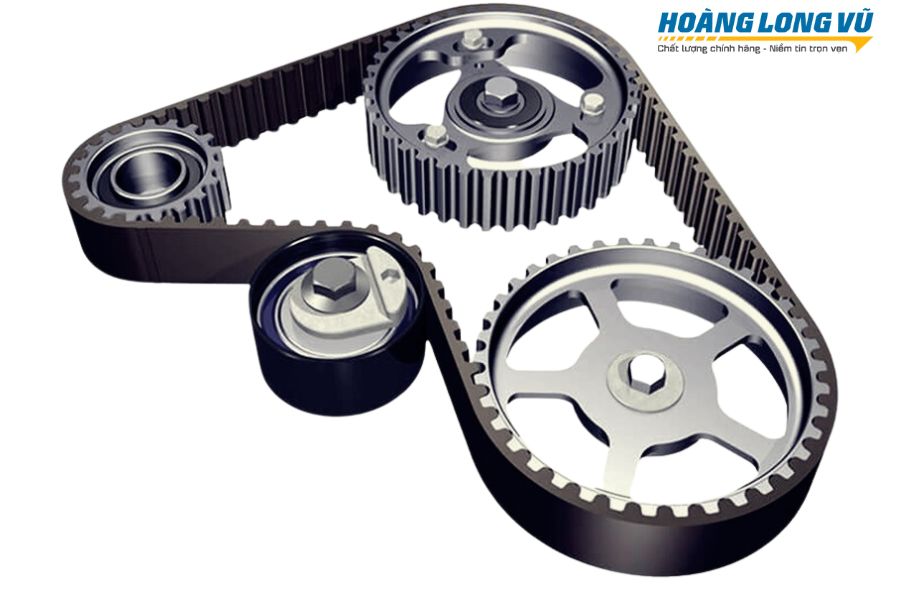

Dây curoa là một vòng đai liên tục, thường làm từ cao su hoặc vật liệu tổng hợp. Nó quấn quanh hai hoặc nhiều puly (bánh đai) để truyền chuyển động. Chức năng chính của dây curoa là truyền lực và chuyển động giữa các trục, duy trì tốc độ quay ổn định và giảm tải cho động cơ.
Nguyên lý hoạt động
Dây curoa hoạt động dựa trên nguyên lý ma sát từ tiết diện bề mặt dây curoa và rãnh trên puly. Khi động cơ quay, dây curoa nhận lực từ bánh đai chủ động rồi truyền lực sang các bánh đai bị động, giúp hệ thống truyền động vận hành êm ái và ổn định.
Ngoài ra, dây curoa càng có khả năng bám dính tốt vào puly giúp giảm thiểu hiện tượng trượt và đảm bảo sự truyền động hiệu quả trong quá trình hoạt động.
Ưu điểm của dây curoa (dây đai)
Dây đai mang lại nhiều ưu điểm hơn so với các phương pháp truyền động khác
- Truyền động bằng dây đai có hiệu quả về chi phí. Hiệu suất truyền động bằng dây curoa mới có thể lên đến 95-98%
- Dễ lắp đặt do không cần căn chỉnh phức tạp như hệ thống bánh răng
- Truyền động đai không yêu cầu trục song song
- Chi phí bảo trì thấp, chỉ cần kiểm tra định kỳ và thay thế khi mòn
- Chúng đi kèm với bảo vệ quá tải và kẹt
- Có thể đạt được các tốc độ khác nhau bằng puly bước hoặc ròng rọc côn
- Khi khoảng cách giữa các trục rất lớn, truyền động bằng dây đai là lựa chọn kinh tế nhất
- Bề mặt mềm của dây đai giảm thiểu tiếng ồn khi vận hành
- Các dao động tải được hấp thụ xung kích, tăng tuổi thọ máy móc
- Hành động ly hợp có thể được kích hoạt bằng cách giải phóng sức căng của dây đai
- Giá thành sản xuất và thay thế thấp hơn so với các phương pháp khác.
Các ưu điểm trên giúp dây curoa trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp và dân dụng.
Tham khảo thêm: Cấu tạo dây curoa
2. Các loại dây curoa thông dụng
Hiện nay có nhiều loại dây đai khác nhau, nhưng thông dụng và được sử dụng phổ biến nhất thì có 3 loại gồm: dây curoa thang, dây curoa răng và dây curoa dẹt.
2.1 Dây đai thang (V-Belt)
Dây curoa thang (V-Belt) là một trong những loại dây cu roa phổ biến nhất, được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ vào hiệu suất truyền động cao và độ bền vượt trội. Trong đó, dây curoa thang sẽ gồm 3 loại sau.
Dây curoa thang truyền thống (Multiple V-Belt)

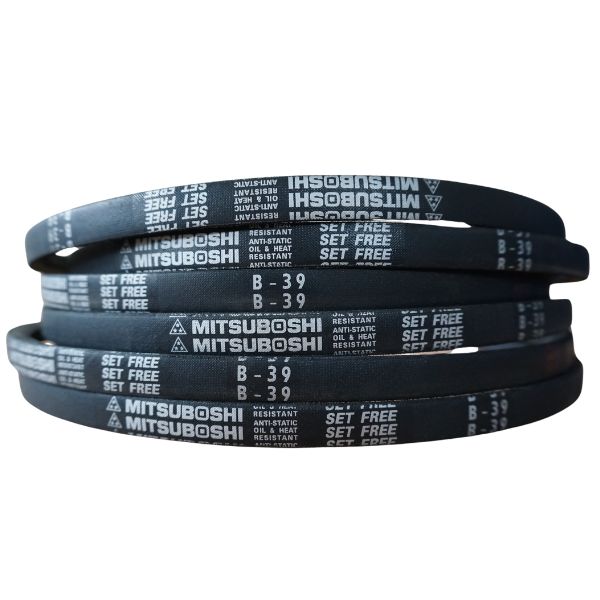

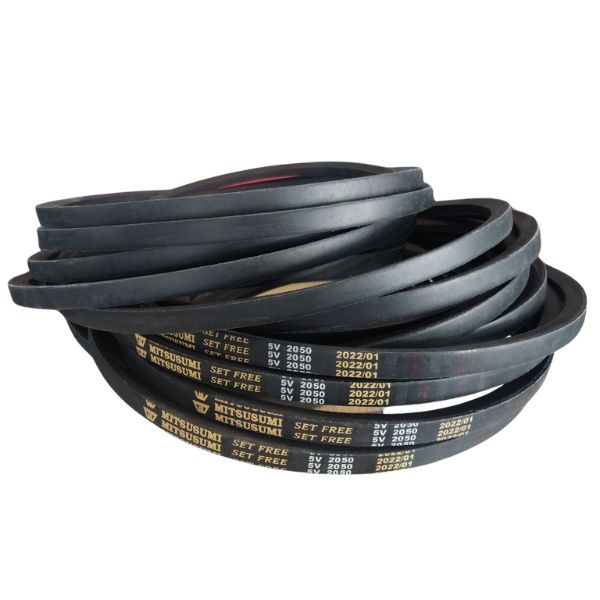

Là loại dây curoa cơ bản nhất với mặt cắt ngang hình chữ “V” hay còn gọi là bản “V”. Loại dây này được phân loại theo các bản A,B,C,D,E, mỗi bản có kích thước và tiết dịện khác nhau, phù hợp với từng yêu cầu cụ thể của hệ thống truyền động:
- Bản A: Tiết diện nhỏ, phù hợp cho các ứng dụng tải nhẹ
- Bản B: Kích thước lớn hơn, dùng cho các ứng dụng công suất trung bình
- Bản C, D, E: Dùng cho các hệ thống yêu cầu truyền tải công suất lớn, như trong công nghiệp nặng
Dây Curoa thang hẹp (Narrow V-Belt)
Dây đai thang hẹp (Narrow V-Belt) là một cải tiến so với dây curoa truyền thống, với tiết diện nhỏ hơn nhưng dày hơn, giúp tăng khả năng truyền tải trong không gian hạn chế. Loại dây đai này thường được sử dụng trong các hệ thống yêu cầu truyền tải công suất cao mà không có nhiều không gian lắp đặt. Bao gồm các loại sau:

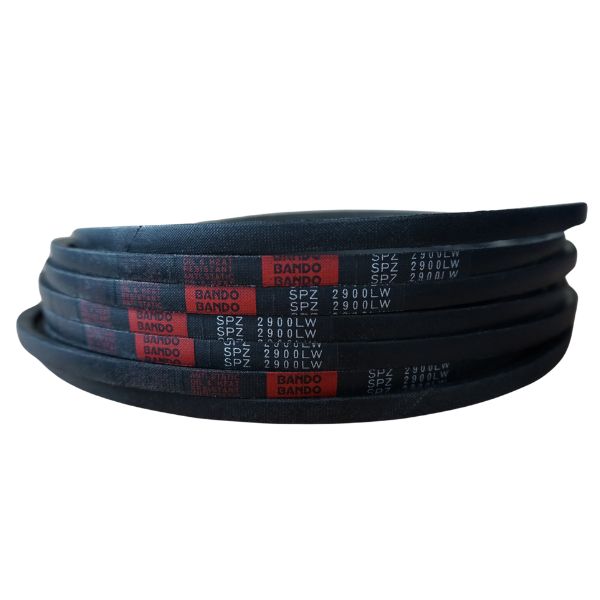

- SPZ: Loại dây nhỏ nhất trong nhóm dây thang hẹp, phù hợp cho các ứng dụng nhỏ gọn
- SPA: Kích thước lớn hơn SPZ, nhưng vẫn giữ được sự nhỏ gọn và hiệu suất cao

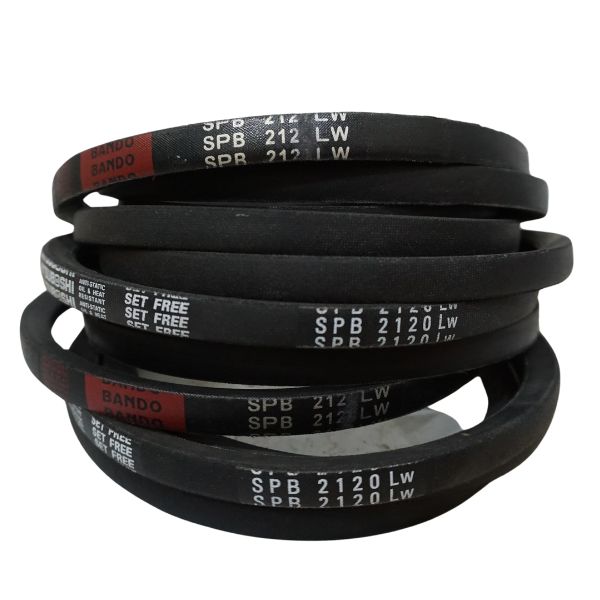

- SPB, SPC: Dùng cho các hệ thống công suất lớn hơn, phù hợp cho ngành công nghiệp nặng
Dây curoa thang băng (Banded V-Belt)
Loại này gồm nhiều sợi dây curoa được ghép lại với nhau tạo thành một băng dây để tăng khả năng chịu lực và giảm thiểu rung động trong quá trình hoạt động. Dây curoa thang băng thường được sử dụng trong các ứng dụng đòi hỏi sự ổn định và chịu tải lớn.
Ưu điểm dây đai thang (V-Belt)
Dây curoa thang có mặt cắt ngang hình chữ “V” (hình thang), tạo ra góc nghiêng 30 đến 40 độ giúp nó bám chặt vào các rãnh trên bánh đai. Góc nghiêng này là đặc trưng của dòng dây đai thang, giúp tạo ra má sát cần thiết để truyền động hiệu quả. Đặc biệt loại V-Belt này còn có độ bền cao và dễ dàng bảo dưỡng.
Ứng dụng của V-Belt
Dây đai thang được ứng dụng rộng rãi trong nhiều nghành công nghiệp nhờ ưu điểm vượt trội về độ bền và khả năng truyền lực mạnh mẽ. Tron ngành sản xuất, nó đảm bảo sự hoạt động ổn định của các máy móc công nghiệp như máy nén, máy khí và máy bơm.
Đối với ngành ô tô, xe máy thì dây curoa thang được sử dụng trong hệ thống truyền động phụ trợ để xe hoạt động trơn tru. Còn trong nông nghiệp, nó góp phần nâng cao hiệu suất và giảm hỏng hóc cho các máy móc như máy gặt, máy xay xát.
Tham khảo thêm: Cách chọn dây curoa đúng
2.2 Dây curoa răng (Timing Belt)
Dây curoa răng (Timing Belt) hay còn được gọi là dây đồng bộ hoặc dây cam. Là loại dây có thiết kế với các răng trên bề mặt trong của dây. Và những răng này khớp chính xác với rãnh trên bánh đai, giúp nó truyền động một cách đồng bộ và hiệu quả mà không bị trượt.
Loại Timing Belt này có nhiều loại kích thước và hình dạng khác nhau, cụ thể như sau:
- Dây răng vuông 1 mặt: gồm các loại dây MXL, XL, L, H, XH, XXH có hình dạng răng vuông và được sử dụng phổ biến trong các ứng dụng cần độ bền và khả năng chịu tải cao. Mỗi loại có bước răng và kích thước răng riêng, phù hợp với các ứng dụng cụ thể
- Dây răng tròn 1 mặt: có các loại như T2.5, T5, T10, T20, AT5, AT10, AT20 có hình dạng răng tròn và bước răng nhỏ, thích hợp cho các ứng dụng đòi hỏi độ chính xác cao và không gian lắp đặt nhỏ

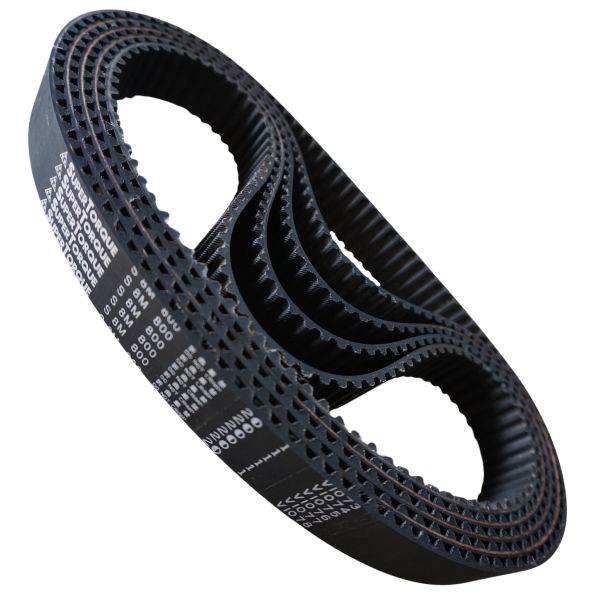

- Dây răng HTD: với các loại dây răng 3M, 5M, 8M, 14M có hình dạng răng hình cung và bước răng lớn, giúp tăng cường khả năng truyền tải công suất trong các hệ thống đòi hỏi lực lớn
- Dây răng STD: gồm các loại dây S2M, S3M, S4.5M, S5M có hình dạng răng hình tam giác và bước răng lớn, phù hợp cho các ứng dụng yêu cầu độ chính xác cao và tải trọng lớn
- Dây răng kép: Các loại như DXL, DL có răng ở cả hai mặt của dây, cho phép truyền động ở cả hai phía của puly, tăng cường khả năng sử dụng trong các hệ thống phức tạp
Ưu điểm của dây đai răng (Timing Belt)
Dây curoa răng đảm bảo độ chính xác cao và không bị trượt nhờ thiết kế răng khớp chặt với bánh đai (puly), giúp duy trì tốc độ và vị trí chính xác trong hệ thống. Điều này đảm bảo rằng bánh đai sẽ quay chính xác theo từng bước của động cơ, không có hiện tượng trượt hoặc mất đồng bộ.
Ứng dụng của dây curoa răng
Dây curoa răng được sử dụng rộng rãi trong các ngành công nghiệp nhờ độ chính xác. Thường được ứng dụng trong các máy công cụ, vì nó đảm bảo các trục và bánh răng hoạt động đồng bộ, tăng độ chính xác gia công.
Ngành sản xuất ô tô thì dây đai răng điều khiển trục cam, đảm bảo hiệu suất động cơ và giảm nguy cơ hư hỏng. Ngoài ra, nó cũng được ứng dụng trong thiết bị điện tử và robot, đảm bảo điều khiển chuyển động chính xác.
Tham khảo thêm: Cách đọc thông số dây curoa chuẩn xác
2.3 Dây đai dẹt (Flat Belt)
Dây curoa dẹt hay còn gọi là Flat Belt, là loại dây curoa có tiết diện hình chữ nhật hoặc hình thoi. Đây là loại dây được sử dụng phổ biến trong các ứng dụng truyền động cần sự linh hoạt và êm ái, thường được ứng dụng trong các thiết bị gia dụng và máy móc nhỏ.
Flat Belt có thiết kế đơn giản với bề mặt rộng, thường làm từ cao, vải bố. Nó thường được sử dụng trong truyền động giữa các puly có trục song song, nhờ bề mặt phẳng tạo lực ma sát lớn, giúp truyền động êm ái mà không gây rung động hay tiếng ồn lớn.
Hạn chế của dây đai dẹt
Loại này có khả năng chịu lực kém hơn so với các loại dây curoa khác nên không phù hợp cho các ứng dụng đòi hỏi trọng lượng lớn. Một nhược điểm nữa của dây đai dẹt là dễ bị trượt khi tải trọng vượt quá giới hạn hoặc puly không được căn chỉnh chính xác, làm giảm hiệu suất truyền động.
Ứng dụng của dây curoa dẹt
Dây curoa dẹt thường được sử dụng trong các thiết bị như máy giặt, máy quạt hút và các thiết bị nhà bết (máy thái thịt,…). Ngoài ra, nó cũng là lựa chọn lý tưởng cho các máy móc nhỏ như máy may, máy đóng gói,…
Tham khảo thêm: Dây curoa hãng nào tốt hiện nay

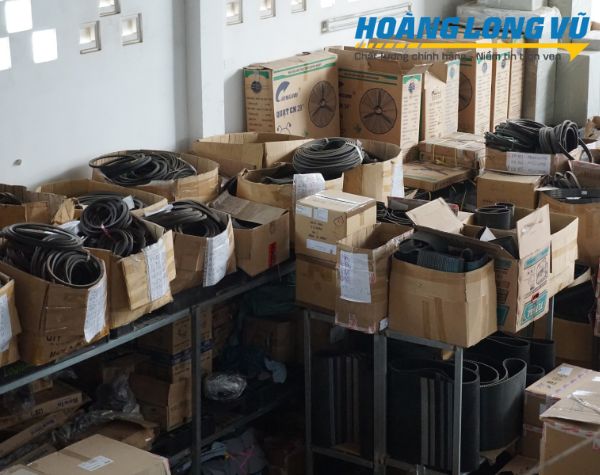

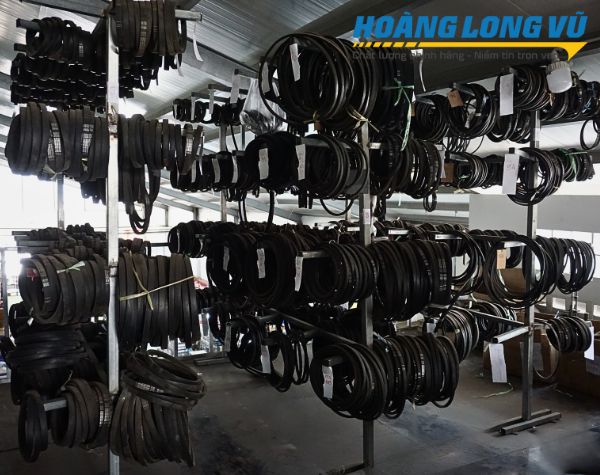

3. Hoàng Long Vũ nơi phân phối dây curoa chính hãng
Qua nội dung trên hy vọng bạn đã biết được dây curoa là gì và các loại dây curoa thông dụng hiện nay. Nếu bạn đang có nhu cầu tìm mua dây curoa chính hãng thì ghé ngay Hoàng Long Vũ nơi mà bạn có thể tìm mua đa dạng các loại dây đai chính hãng từ các thương hiệu nổi tiếng như Brando, Mitsuboshi. Đặc biệt khi mua số lượng lớn còn nhận được mức giá ưu đãi hơn, Liên hệ ngay hotline: 0932 632 563 để được nhân viên tư vấn chi tiết.
